IHW型臥式化工離心泵

IHW型臥式化工泵工作條件:?1、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力泵揚程≤??1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。?2、環境溫度<40℃，相對濕度<95%。?3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0

所屬分類

化工泵

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



產品描述

參數

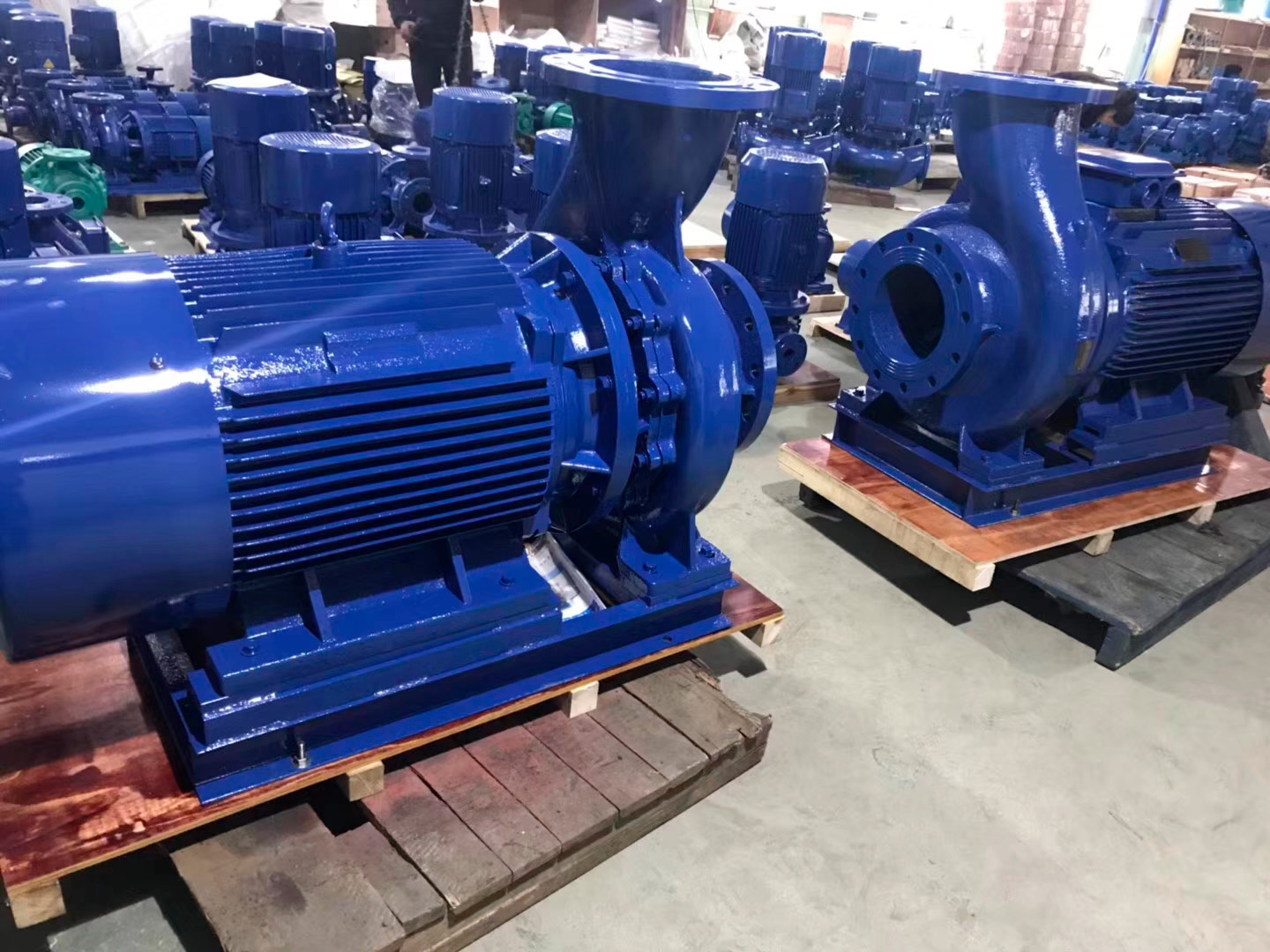

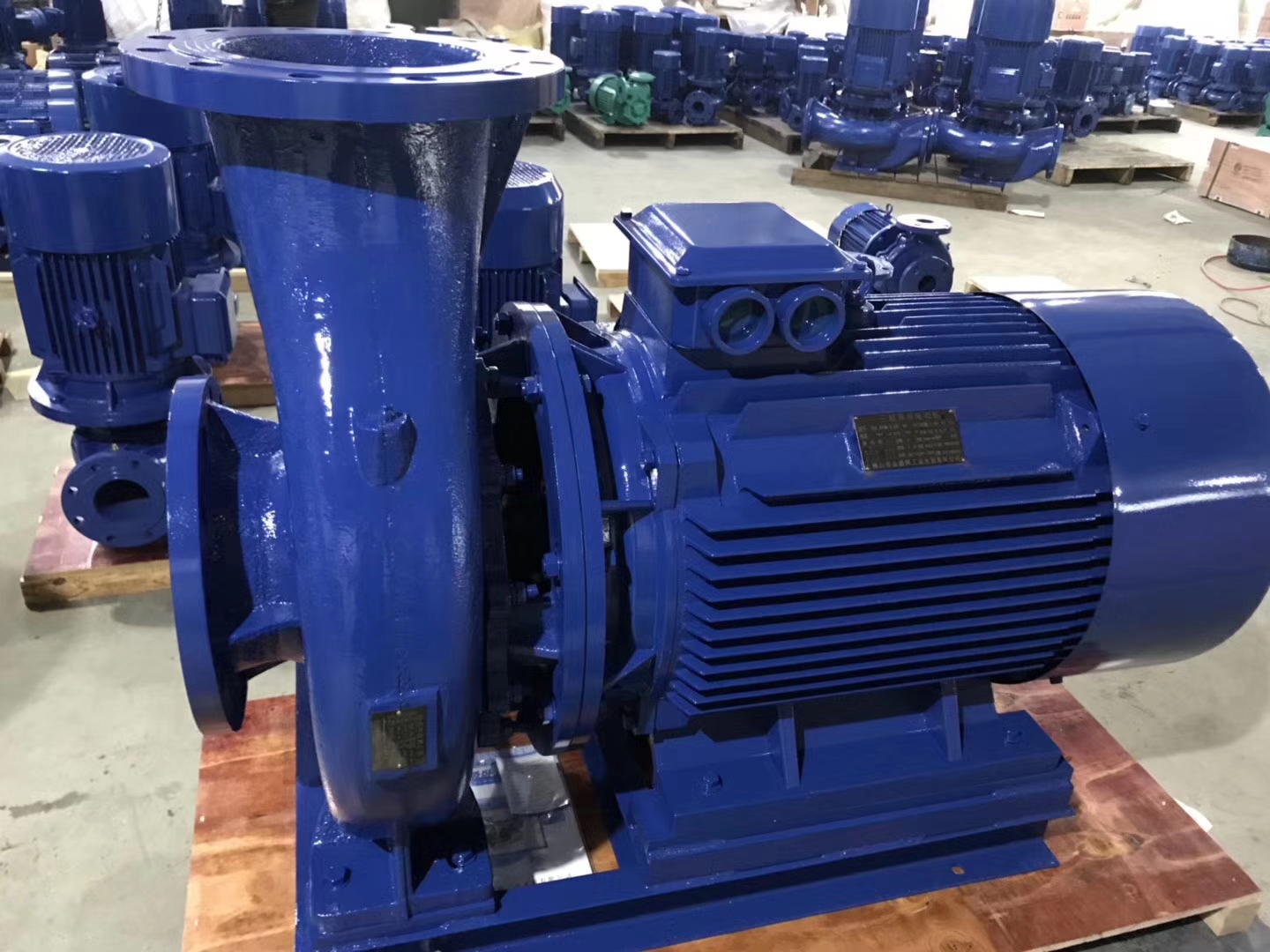

車間照片

IHW型臥式化工泵工作條件:

1、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

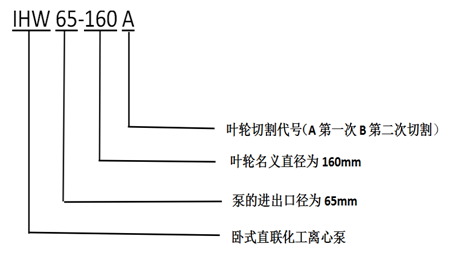

型號說明：

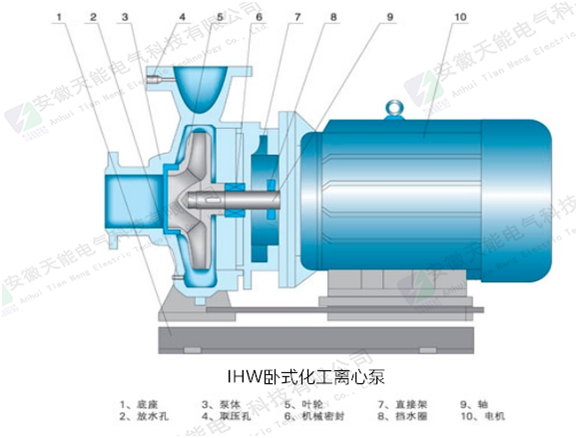

IHW型臥式化工泵結構特點

1、IHW型臥式離心泵運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

2、臥式管道泵滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

3、臥式管道泵噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

4、臥式化工管道泵故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

5、臥式化工管道泵維修方便：更換密封、軸承、簡易方便。

6、臥式管道泵占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

性能參數表：

規格型號	流里(m3/h）	揚程	效率（％)	汽蝕余量	轉速（r/min>	電機功(KW)
IHW50-125	12.5	20	58	2.3	2900	1.5
IHW50-160	12.5	32	52	2.3	2900	3
IHW50-200	12.5	50	46	2.3	2900	5.5
IHW50-250	12.5	80	38	2.3	2900	11
IHW65-125	25	20	67	2.5	2900	3
IHW65-160	25	32	63	2.5	2900	4
IHW65-200	25	50	58	2.5	2900	7.5
IHW65-250	25	80	60	2.5	2900	15
IHW65-315	25	125	40	2.5	1450	30
IHW80-125	50	20	72.5	3.0	2900	5.5
IHW80-160	50	32	71	3.0	2900	11
IHW80-200	50	50	67	3.0	2900	15
IHW80-250	50	80	59	3.0	2900	22
IHW80-315	50	125	54	3.0	2900	37
IHW100-125	100	20	76	4.5	2900	11
IHW100-160	100	32	76	4.5	2900	15
IHW100-200	100	50	74	4.0	2900	22
IHW100-250	50	20	69	4.0	1450	5.5
IHW100-315	50	32	66	4.0	1450	11
IHW125-200	100	12.5	77	5.5	1450	7.5
IHW125-250	100	20	75	5.0	1450	11
IHW125-315	100	32	70	5.0	1450	15
IHW125-400	100	50	74	4.0	1450	30
IHW150-250	200	20	79	3.0	1450	18.5
IHW150-315	200	32	78	2.5	1450	30
IHW150-400	200	50	76	3.5	1450	55
IHW200-250	400	20	79	3.0	1450	37
IHW200-315	400	32	78	3.5	1450	55
